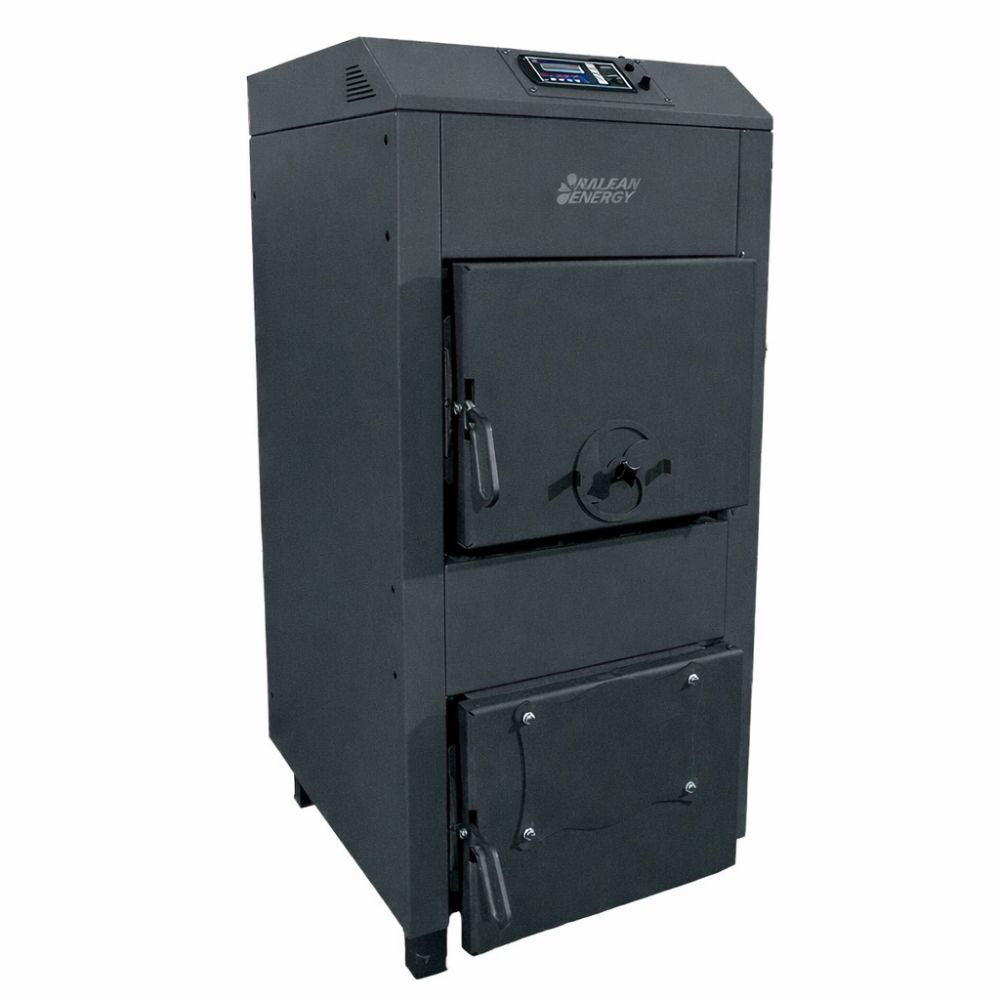

Kieto kuro katilas Balkan Energy P40, 40kW

Plieninis kieto kuro katilas su išmaniu valdikliu ir elektriniu ventiliatoriumi slėginiam ir reguliuojamam oro padavimui. Balkan Energy P serijos kietojo kuro katilai apima nuo 30 iki 100 kW galios diapazoną, atitinkantį vidutinių ir didelių įrenginių šildymo poreikius. Šie katilai, skirti kūrenti kietąjį kurą, taip pat siūlo galimybę montuoti granulinį degiklį.

Produkto savybės

Konstrukcija:

• Katilo korpusas pagamintas iš kokybiško, 5 mm storio plieno.
• Jame yra didelė degimo kamera su plačiu šilumos mainų paviršiumi ir mažu pasipriešinimu, kad trauka būtų efektyvesnė.

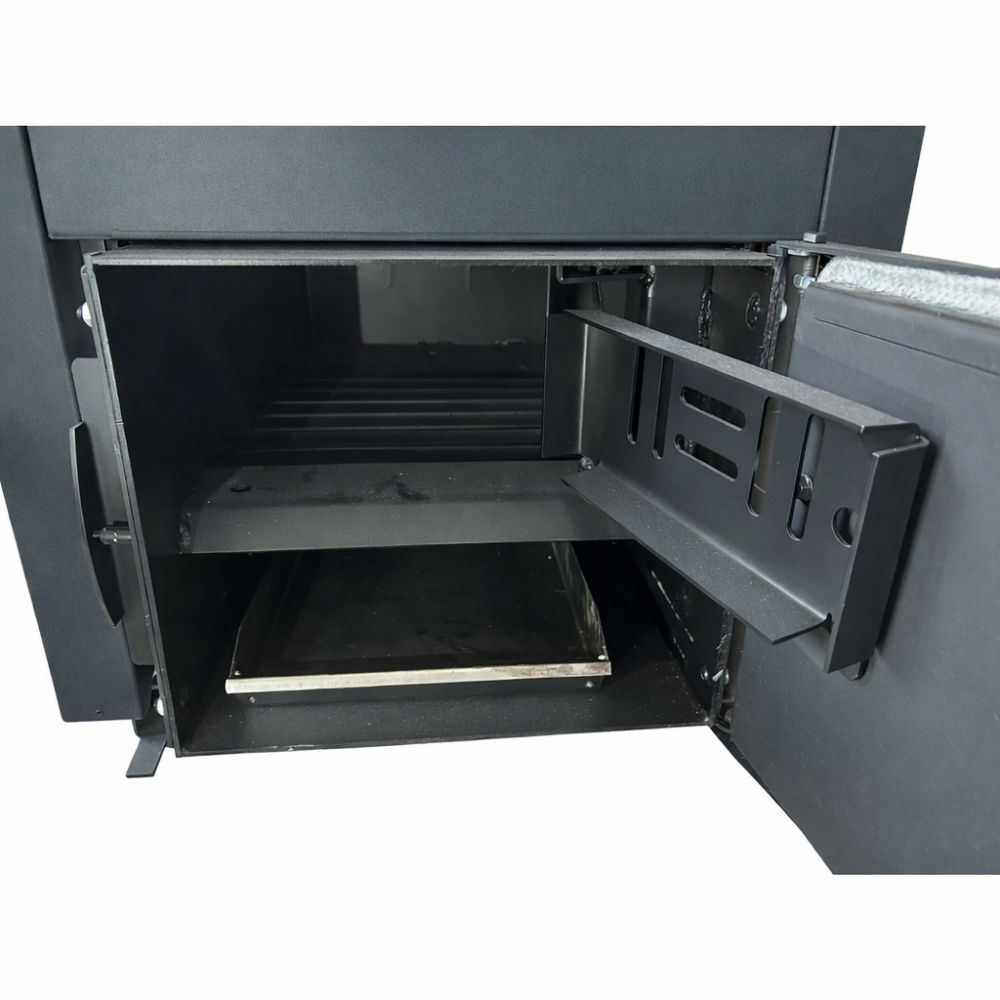

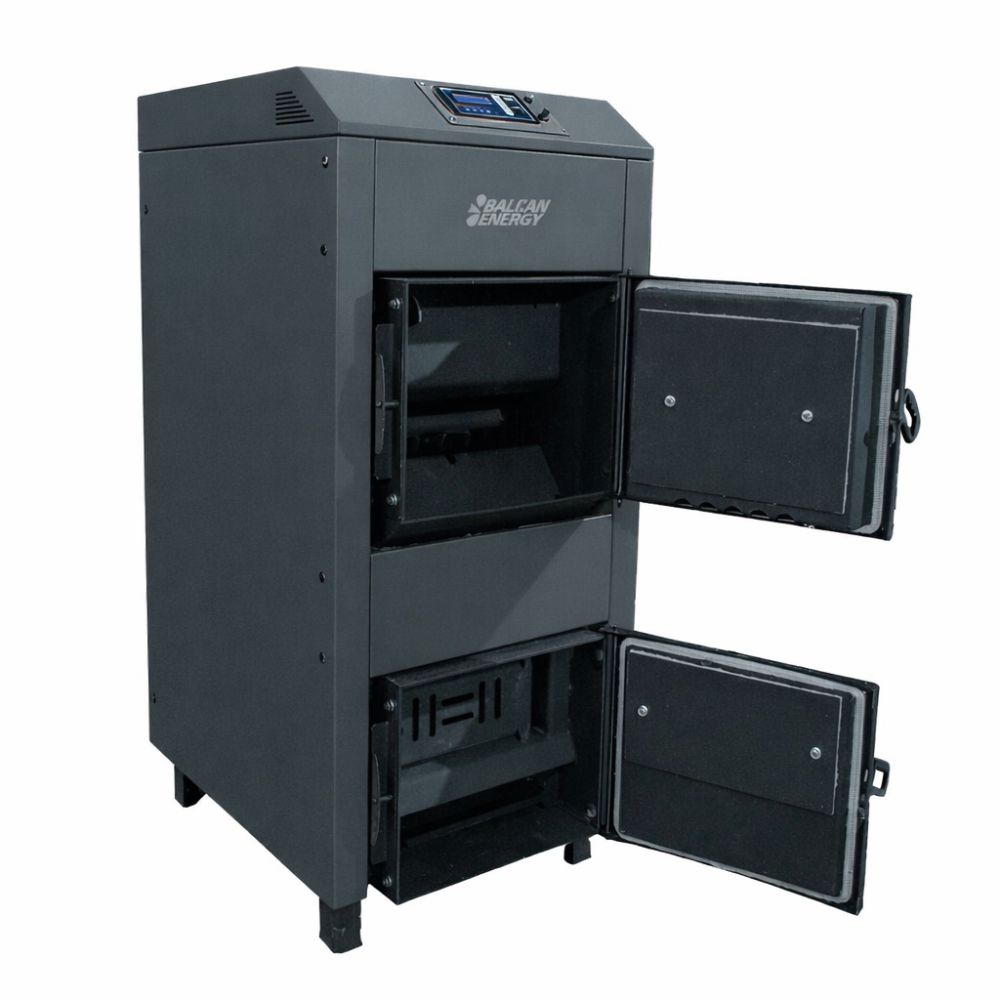

• Didelės durys leidžia lengvai pakrauti didelius medienos gabalus.

Efektyvumas:

• Degimo kamera yra briaunota, kad padidėtų šilumos mainų paviršius ir suprojektuota su trigubu išmetimo keliu, siekiant maksimaliai padidinti šilumos mainus.
• Trečiasis išmetimo kelias yra pagamintas iš didelio skersmens vamzdžių, kad būtų galima efektyviai valdyti išmetamųjų dujų srautą. Jame yra turbinos išmetamųjų dujų srauto greičiui reguliuoti ir degimui optimizuoti.
• Degimo kamera yra visiškai apsupta vandens apvalkalo, kad būtų padidintas šilumos mainų efektyvumas.
• Katilas iš išorės izoliuotas tankia keramine vata, skirta atlaikyti aukštą temperatūrą.

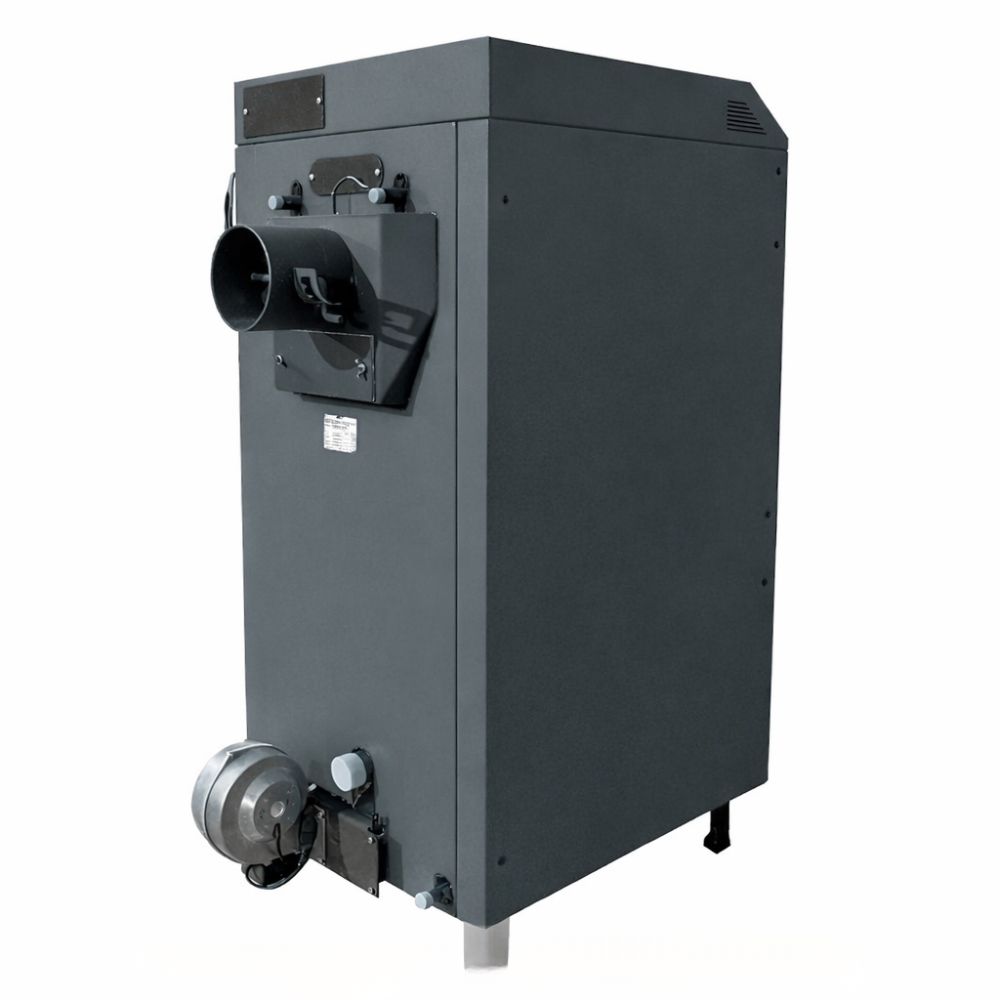

• Oro padavimą reguliuoja kokybiškas ventiliatorius, esantis katilo gale. Elektroninis valdiklis matuoja vandens temperatūrą katilo viršuje ir apačioje, taip pat išmetamųjų dujų temperatūrą ir automatiškai reguliuoja oro tiekimą, kad optimizuotų degimą ir maksimaliai padidintų kuro ekonomiją pagal sistemos poreikius.
• Sistemą galima prijungti prie patalpų termostato.

Papildomos funkcijos:

• Briaunuota degimo kamera padidina šilumos mainų paviršių.
• Trigubas išmetimo kelias optimaliam veikimui.
• Trečiajame kelyje naudojami didelio skersmens vamzdžiai su turbinomis išmetamųjų dujų srautui reguliuoti.
• Apatinėse durelėse galima sumontuoti granulių degiklį su pasirenkamu kaklo flanšu.


ST-81 zPID įkrovimo malkinio katilo valdiklis


Valdiklio funkcijos:

• Ventiliatoriaus valdymas 1 žingsniu nuo 0 iki 100.
• Centrinio šildymo cirkuliacinio siurblio valdymas.
• Karšto vandens siurblio valdymas.
• Kambario termostato jungtis geresniam temperatūros reguliavimui.
• zPID programinė įranga, skirta automatiniam oro įsiurbimo reguliavimui, degimo ir degalų taupymo optimizavimui.

Valdiklio įranga:

• LCD ekranas rodmenims rodyti.
• Du temperatūros jutikliai vandeniui viršutinėje ir apatinėje katilo korpuso dalyse (CH temperatūros jutikliai)
• Vienas karšto vandens jutiklis (HCW jutiklis)
• Vienas dūmų temperatūros jutiklis.
• Apsauga nuo aukštos temperatūros su šiluminės perkrovos rele.
• Valdymo pultas pagamintas iš medžiagų, atsparių tiek aukštai, tiek žemai temperatūrai.

Veikimo principas:

Išmanusis temperatūros reguliatorius ST–81 zPID skirtas kieto kuro centrinio šildymo katilų darbui reguliuoti. Jis valdo centrinio šildymo siurblį, buitinio karšto vandens siurblį ir ventiliatorių. Yra keturi darbo režimai:

• Namo šildymas
• Katilo prioritetas
• Lygiagretūs cirkuliaciniai siurbliai
• Vasaros režimas

Valdiklis matuoja išmetamųjų dujų ir vandens temperatūrą viršutinėje ir apatinėje katilo dalyse ir naudoja zPID funkciją, kad automatiškai sureguliuotų oro įsiurbimą, optimizuodamas degimą, kad būtų pasiektas maksimalus našumas ir degalų taupymas.


Saugos savybės:

Kad būtų užtikrintas saugus ir patikimas veikimas, katilas turi įvairius saugos mechanizmus:

• 3 barų slėgio mažinimo vožtuvas (pridedamas)
• Šilumos kriauklė: Katilo gale ir viršuje prie vandens tiekimo tinklo per terminį vožtuvą su nuotoliniu jutikliu (į komplektą neįeina) turi būti prijungtas aušintuvas (vamzdinė konstrukcija su dideliu paviršiaus plotu). Perkaitimo atveju vanduo išleidžiamas į šilumos kriaukle, išsklaido katilo šilumą į aplinką.
• STB termostatas, kuris atjungia maitinimą perkaitimo atveju.
• Elektroninė valdymo sistema, kuri perkaitimo atveju išjungia oro tiekimą į degimo kamerą.
• Automatinis oro tiekimo išjungimas nutrūkus elektros tiekimui.

Prietaisas atitinka EN 303-5 standartus CE sertifikatas.

Katilo dalys - schema

1 - Degimo kamera
2 - Kuro pildymo angos durelės
3 - Pelenų valymo durelės
4 - Slėgio ventiliatorius (katilams su ventiliatoriumi)
5 - ST-81 zPID valdymas (katilams su ventiliatoriumi)
6 - Dūmtraukis

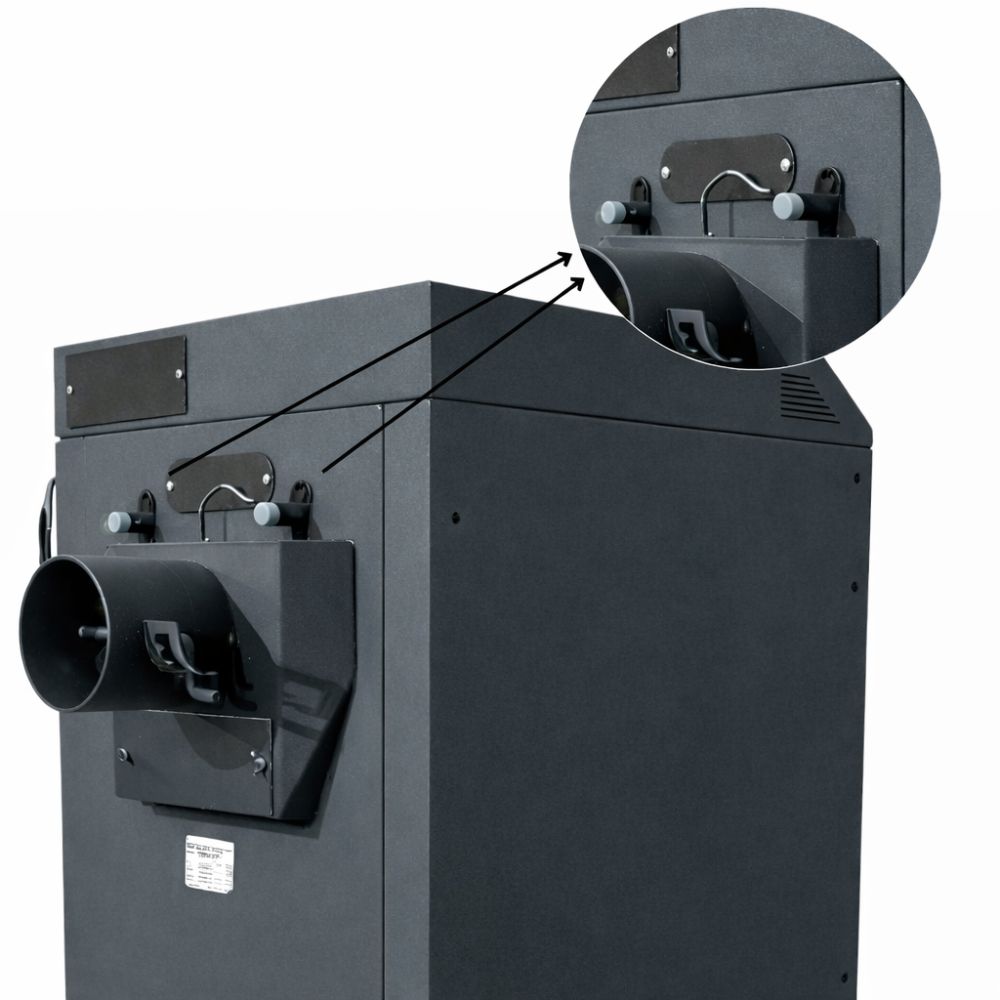

7 - Vožtuvas traukai dūmtraukyje reguliuoti
8 - Patikrinimo anga kamino valymui
9 - Jutiklio termometras (katilams be ventiliatoriaus)
10 - Avarinis gyvatukas
11 - Antrinio oro vožtuvas
12 - Oro tiekimo vožtuvas (katilams be ventiliatoriaus)
13 - Mechaninis temperatūros reguliatorius (katilams be ventiliatoriaus)
14 - Kabelio lizdo dangtelis
15 - Daviklių tikrinimo dangtis
16 - G 1½“ Vandens įleidimo jungtis
17 - G 1½“ Vandens išleidimo jungtis
18 - G ½“ Katilo užpildymo ir išleidimo jungtis
19 - Degiklio tvirtinimo angos dangtelis
20 - Pelenų saugos liukas
21 - Dūmtraukio tvirtinimo durelės
22 - Viršutinės apsauginės durelės
23 - Pelenų padėklas
24 - Oro skirstytuvas
25 - Saugiklis
26 - Katilo apsauginis termostatas – STB

Katilo prijungimo prie įvairių tipų šildymo įrenginių schemų pavyzdžiai
