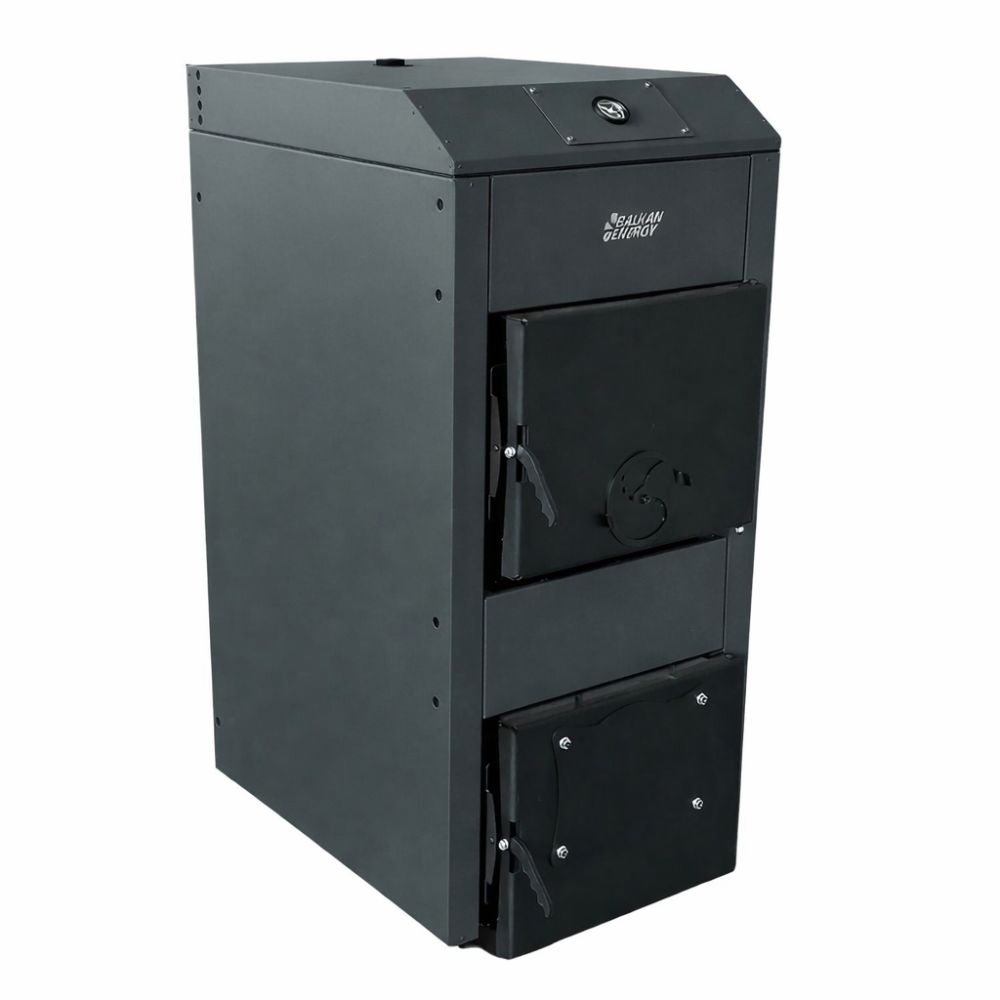

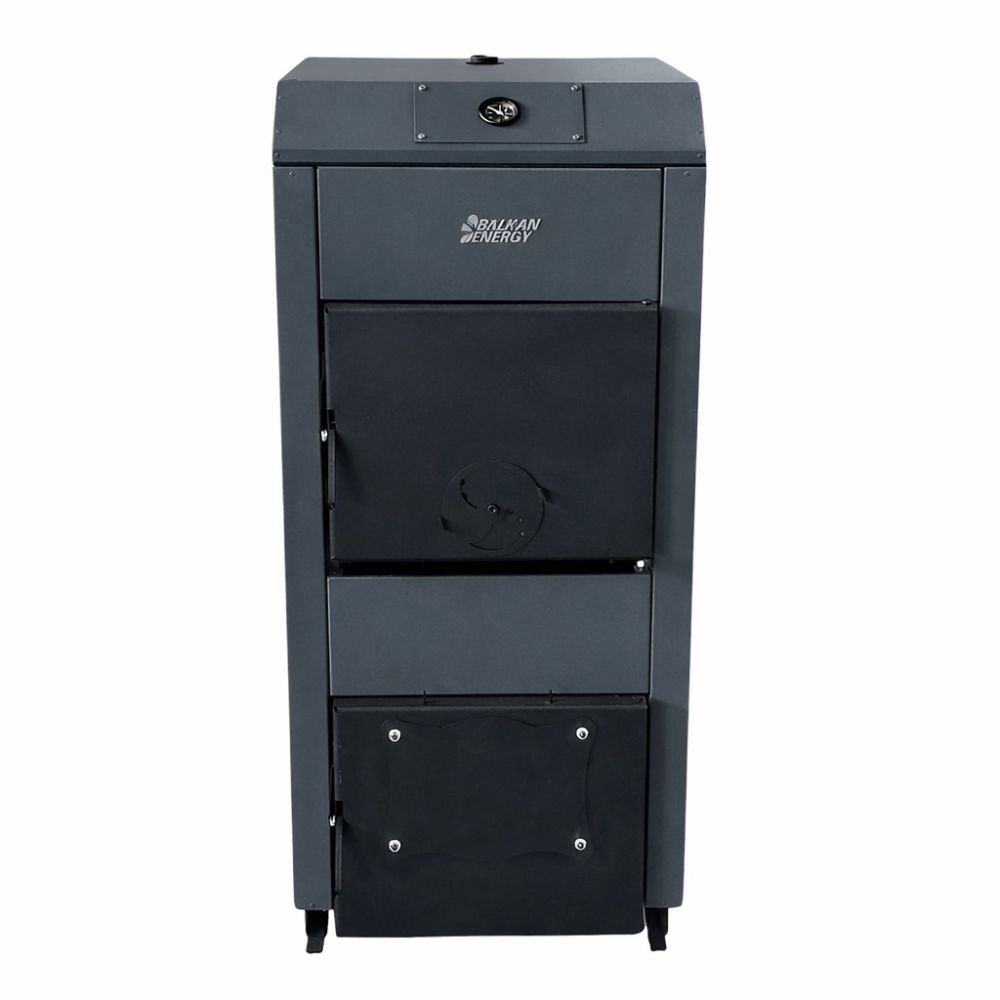

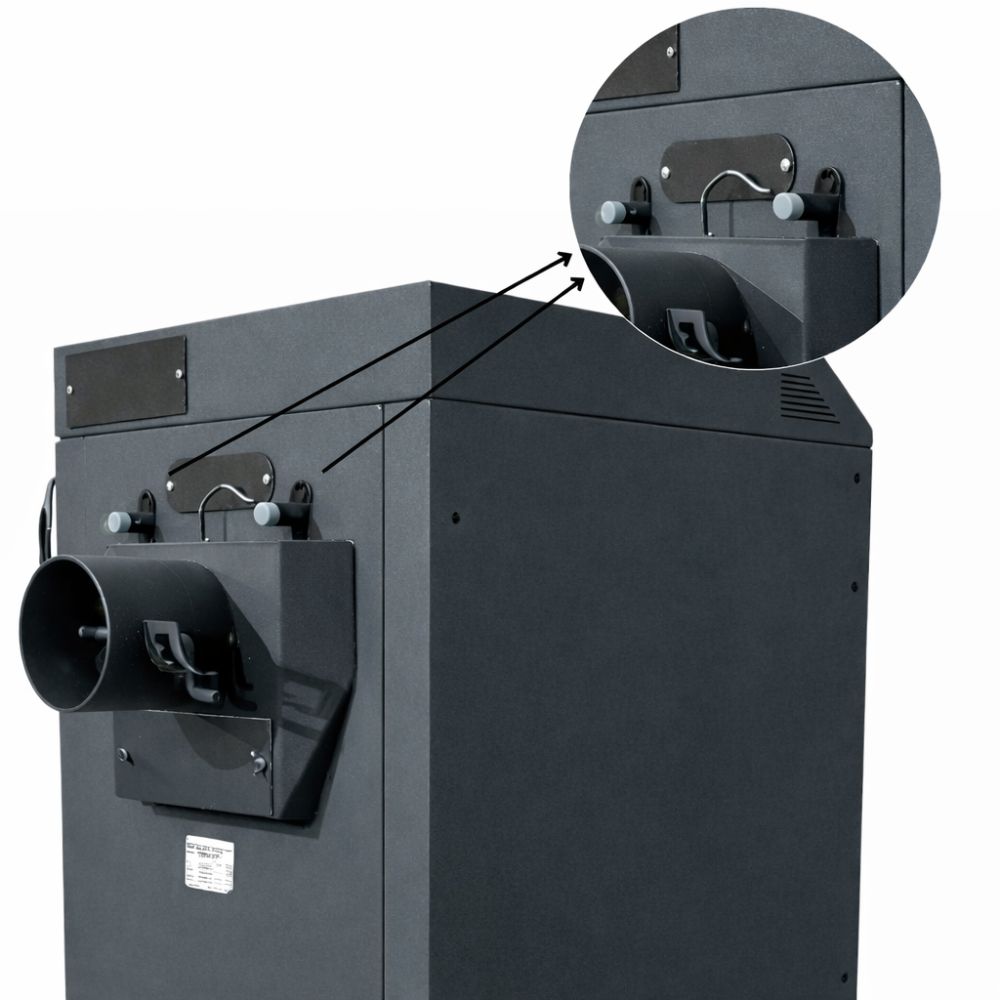

Kieto kuro katilas Balkan Energy 30, 30kW

Produkto savybės:

Konstrukcija:

- Katilo korpusas pagamintas iš aukštos kokybės 5 mm storio plieno.
- Jame yra didelė degimo kamera su dideliu šilumos mainų paviršiumi ir maža varža, kad trauka būtų efektyvesnė.

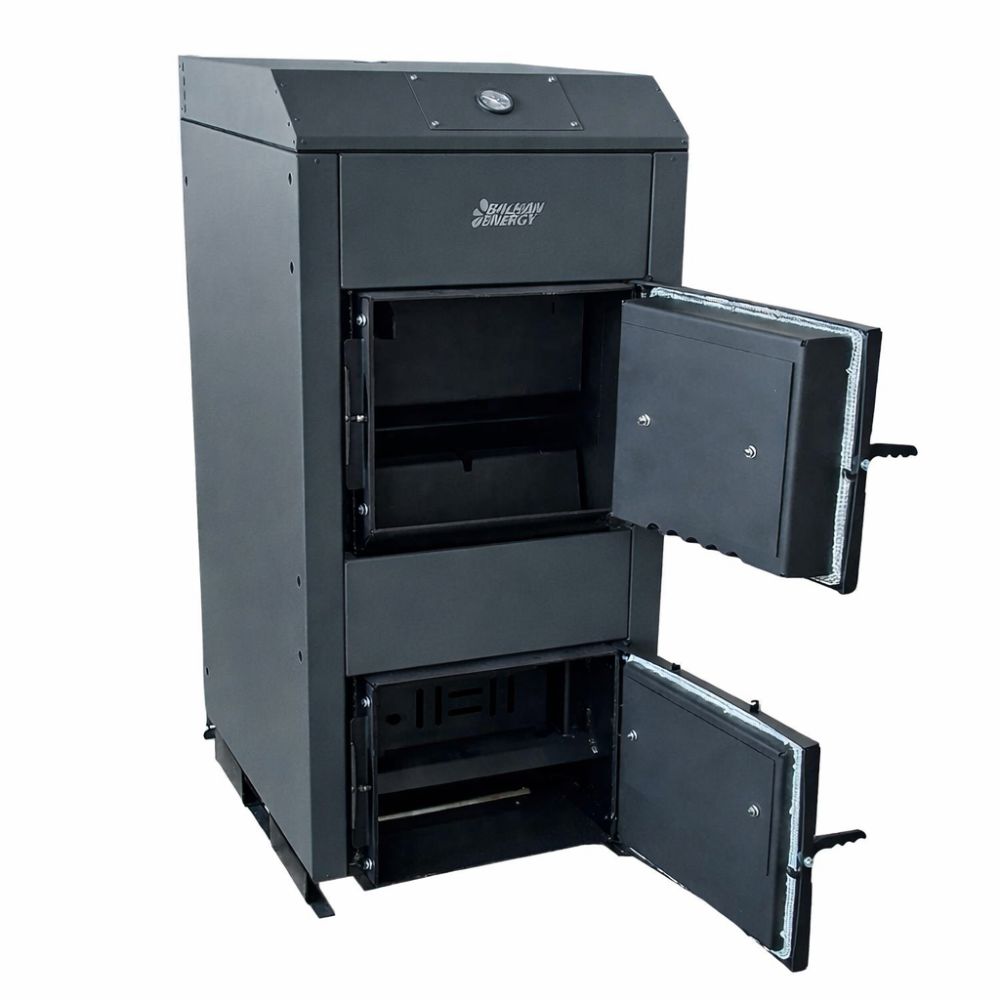

- Didelės durys leidžia lengvai pakrauti didelius medienos gabalus.

Efektyvumas:

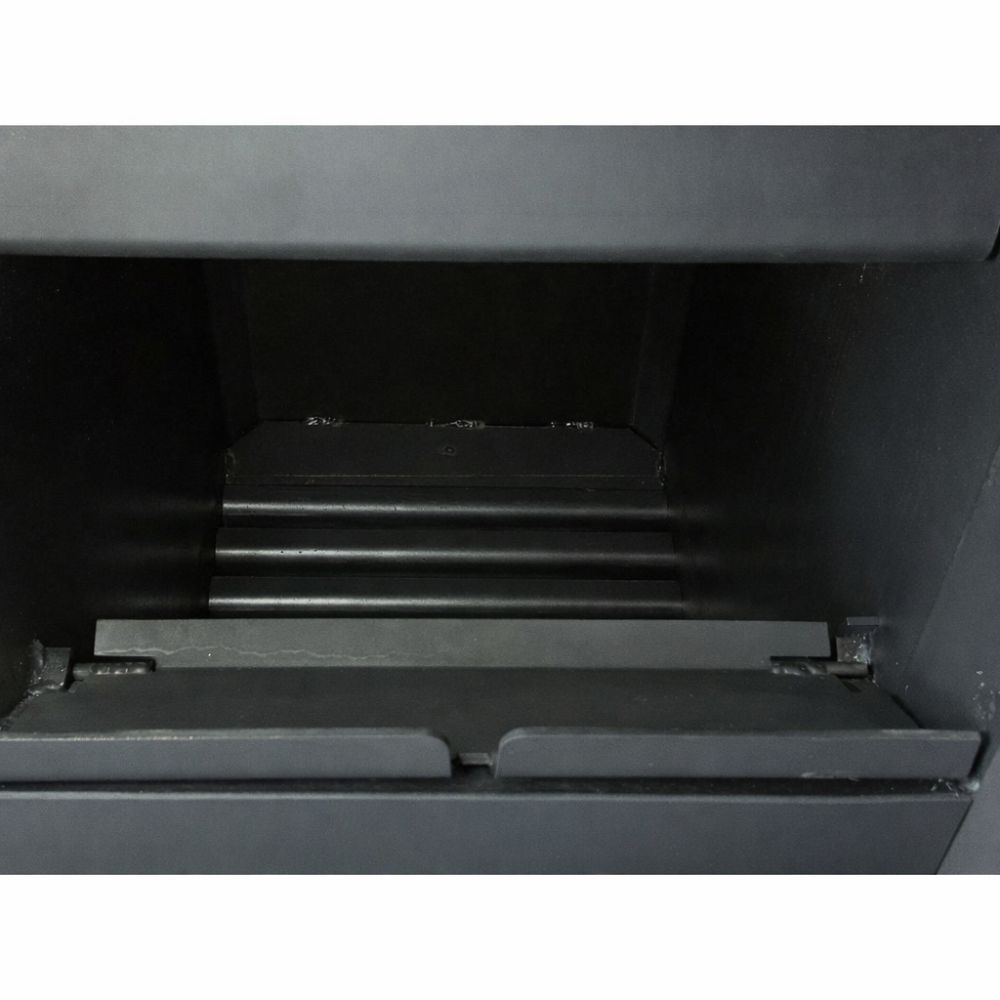

- Degimo kamera yra briaunota ir suprojektuota su trigubu dūmų kanalu, kad būtų galima maksimaliai padidinti šilumos mainus.
- Trečiajame dūmtakio kanale yra didelio skersmens vamzdžiai, leidžiantys efektyviai valdyti išmetamųjų dujų srautą, su turbuliatoriais, reguliuojančiais išeinančių išmetamųjų dujų greitį ir optimizuojančius efektyvumą.
- Degimo kamera yra visiškai uždengta apvalkalu, kad padidėtų šilumos mainų efektyvumas.
- Katilas iš išorės izoliuotas tankia keramine akmens vata, skirta atlaikyti aukštą temperatūrą.
- Termostatinis traukos reguliatorius automatiškai reguliuoja oro tiekimą degimui, atidarydamas arba uždarydamas apatinių durelių sklendę pagal katilo temperatūrą.

Papildomos funkcijos:

- Briaunuota degimo kamera ir trigubas išmetimo kelias pagerina šilumos mainus.
- Paskutinis išmetimo kelias naudoja didelio skersmens vamzdžius ir gali pridėti turbuliatorių išmetamųjų dujų greičiui reguliuoti.

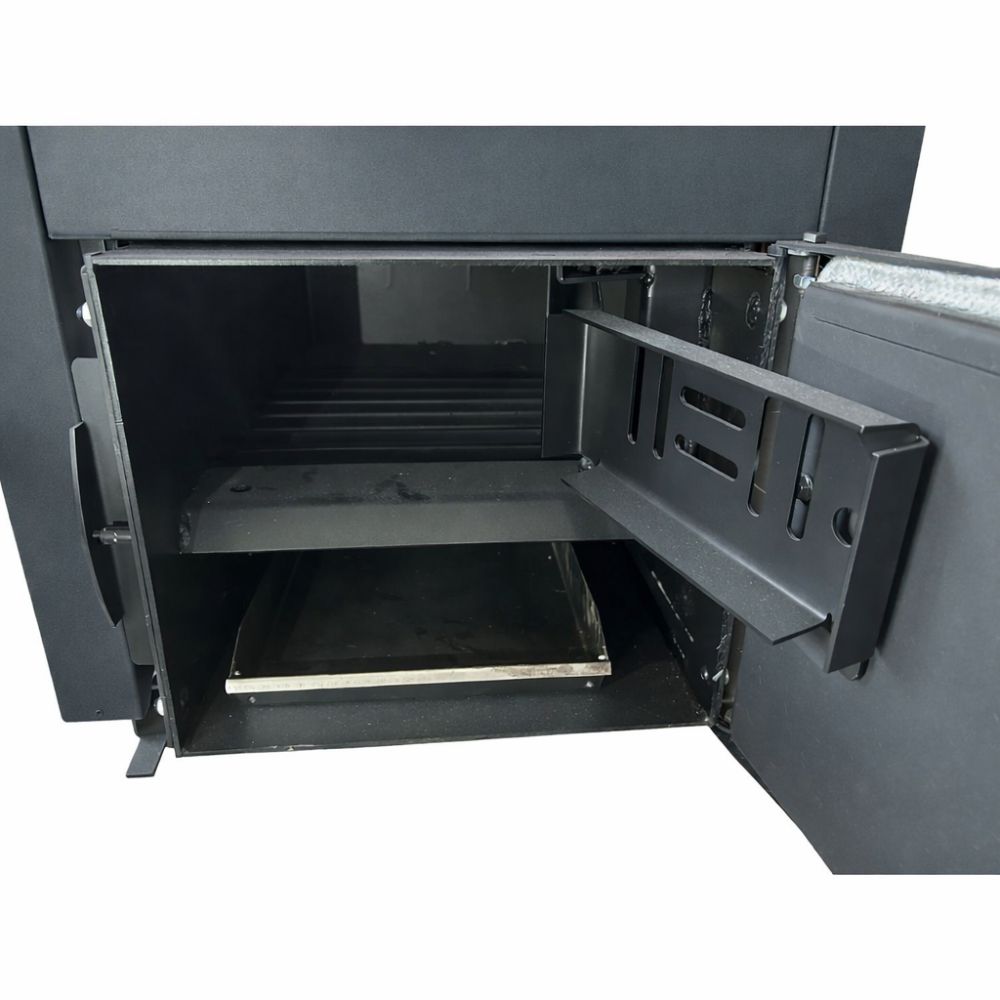

- Apatinės durelės suprojektuotos taip, kad tilptų granulių degiklis su pasirenkamu kaklo flanšu.

Saugos savybės:

Norint užtikrinti saugų ir patikimą veikimą, reikalingi keli saugos komponentai:
- Mechaninis grandininis medienos katilo termostatas (traukos reguliatorius).
- 3 barų slėgio mažinimo vožtuvas (pridedamas prie gaminio).
- Šilumos plėtimosi aušintuvas, esantis katilo gale ir viršuje, turi būti prijungtas prie vandens tiekimo tinklo naudojant terminį vožtuvą su nuotoliniu jutikliu (nepridedamas prie gaminio). Perkaitimo atveju ši sistema išleidžia vandenį į šilumokaitį, išsklaido šilumos perteklių į aplinką.

Sertifikatai:

Šis gaminys atitinka EN 303-5 standartus ir turi CE sertifikatą.

Katilo dalys - schema

1 - Degimo kamera
2 - Kuro pildymo angos durelės
3 - Pelenų valymo durelės
4 - Slėgio ventiliatorius (katilams su ventiliatoriumi)
5 - ST-81 zPID valdymas (katilams su ventiliatoriumi)

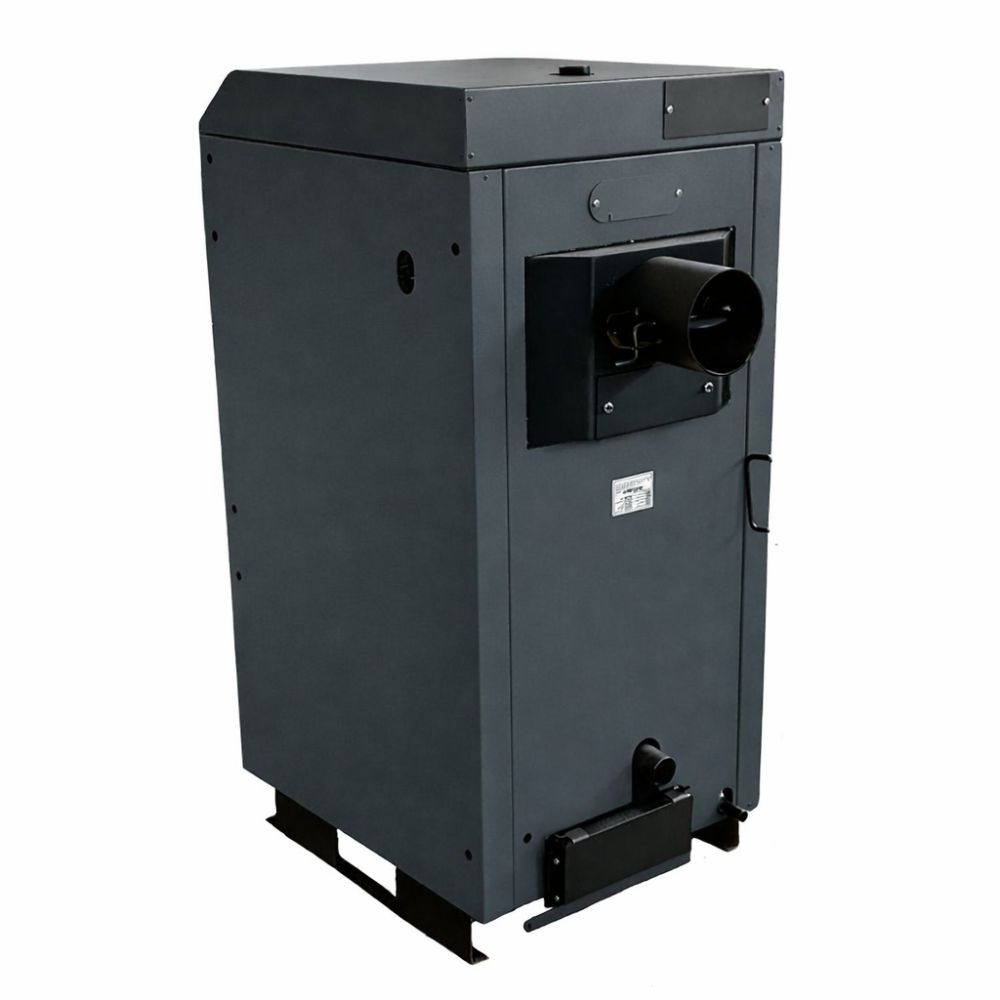

6 - Dūmtraukis

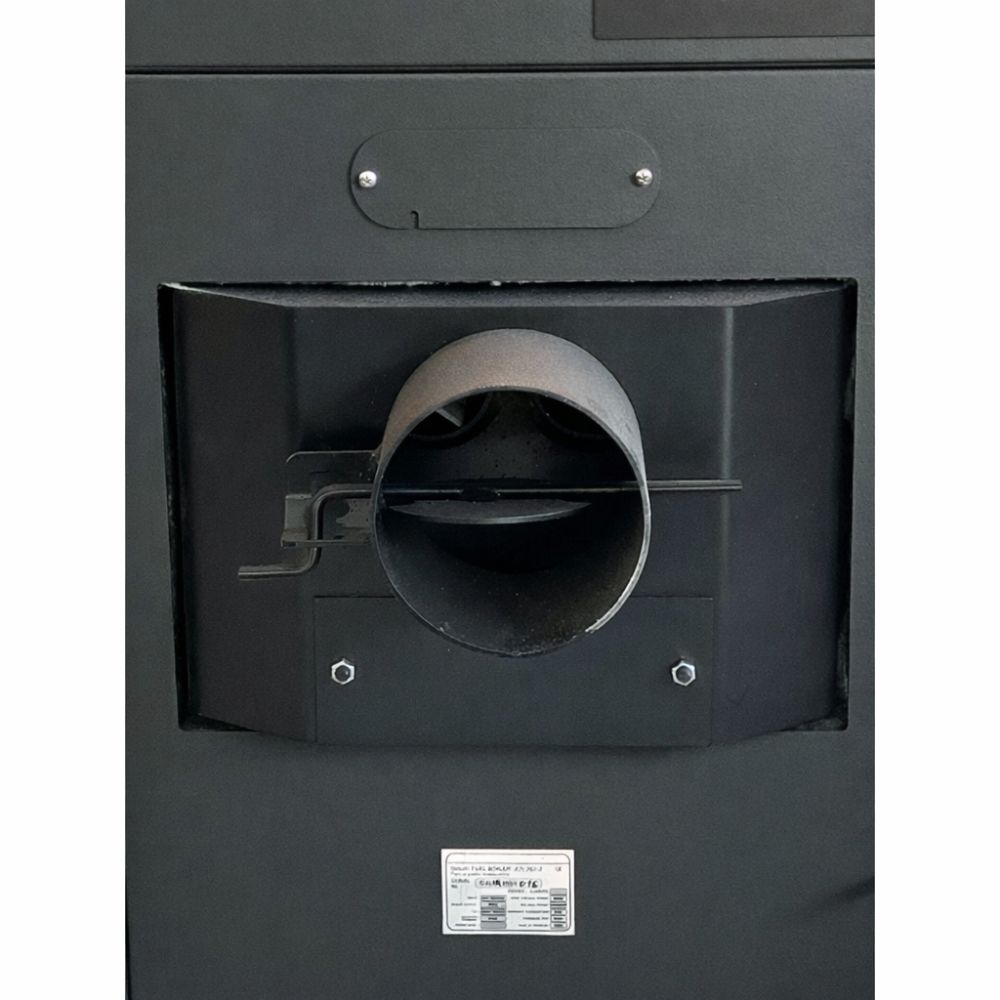

7 - Vožtuvas traukai dūmtraukyje reguliuoti
8 - Patikrinimo anga kamino valymui
9 - Jutiklio termometras (katilams be ventiliatoriaus)
10 - Avarinis gyvatukas
11 - Antrinio oro vožtuvas
12 - Oro tiekimo vožtuvas (katilams be ventiliatoriaus)
13 - Mechaninis temperatūros reguliatorius (katilams be ventiliatoriaus)
14 - Kabelio lizdo dangtelis
15 - Daviklių tikrinimo dangtis
16 - G 1½“ Vandens įleidimo jungtis
17 - G 1½“ Vandens išleidimo jungtis
18 - G ½“ Katilo užpildymo ir išleidimo jungtis
19 - Degiklio tvirtinimo angos dangtelis
20 - Pelenų saugos liukas
21 - Dūmtraukio tvirtinimo durelės
22 - Viršutinės apsauginės durelės
23 - Pelenų padėklas
24 - Oro skirstytuvas
25 - Saugiklis
26 - Katilo apsauginis termostatas – STB

Katilo prijungimo prie įvairių tipų šildymo įrenginių schemų pavyzdžiai
